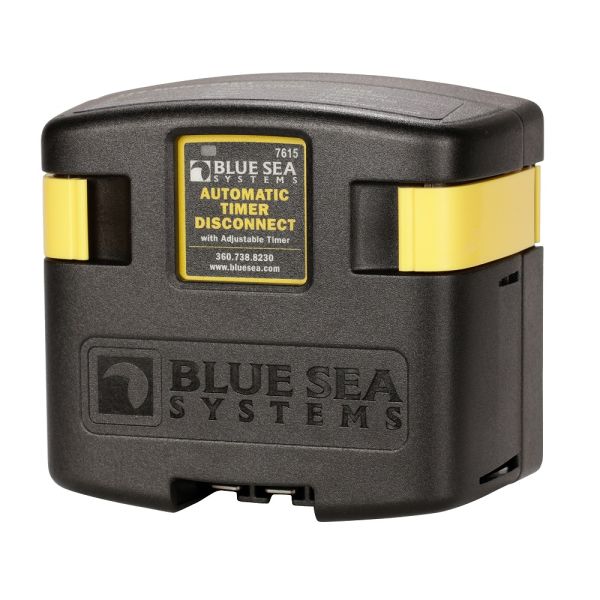

Ρελέ Αυτόματης Αποσύνδεσης - Χρονοδιακόπτης Blue Sea Atd 7615

Μπορεί να διαμορφωθεί ώστε να χρησιμοποιείται ως ένα από τα παρακάτω

Αποσύνδεση χρονοδιακόπτη (Timer Disconnect):

• Το σήμα 12 V ενεργοποιεί το ρελέ για τη σύνδεση της μπαταρίας στις συσκευές
• Όταν σταματήσει το σήμα, ο χρονοδιακόπτης ενεργοποιείται και θα αποσυνδέσει τις συσκευές μετά από προκαθορισμένο χρόνο
• Ο χρονοδιακόπτης κυμαίνεται από 15 λεπτά έως 4 ώρες

Αποσύνδεση χαμηλής τάσης:

• Το σήμα 12 V ενεργοποιεί το ρελέ για τη σύνδεση της τροφοδοσίας της μπαταρίας στις συσκευές.
• Όταν σταματήσει το σήμα, η συσκευή ανιχνεύει χαμηλή τάση μπαταρίας και αποσυνδέει αυτόματα τις συσκευές.
• Η ρύθμιση χαμηλής τάσης μπορεί να χρησιμοποιηθεί σε συνδυασμό με το Timer Disconnect. Θα αποσυνδέσει τις συσκευές πριν από τον προκαθορισμένο χρόνο για να διατηρήσει την ισχύ της μπαταρίας

Ρελέ αυτόματης φόρτισης:

• Συνδυάζει αυτόματα δύο μπαταρίες κατά τη φόρτιση και τις απομονώνει κατά την αποφόρτιση
• Χάρη στο Single side sensing design, παρακολουθεί μόνο την τάση της μπαταρίας εκκίνησης
• Ιδανικό για βοηθητικές μπαταρίες που είναι AGM ή σημαντικά μεγαλύτερες από την μπαταρία εκκίνησης

Solenoid:

• Το σήμα 12V θα συνδέσει ή θα αποσυνδέσει το ρελέ χωρίς καμία χρονική καθυστέρηση

Προδιαγραφές:

Nominal Voltage: 12V DC
Amperage ρεύματος λειτουργίας

• 175mA (closed)
• 4mA (open)

Ροπή ακροδεκτών: 140 in-lb (15.82 Nm)
Continuous Rating : 120A
Intermittent Rating: 210A (5 Min)
Μέγεθος καλωδίου για να πληροί τα Ratings: 1 AWG (50mm²)
Charge Sense Connect: 13.0V (3 sec)
Charge Sense Disconnect: 12.75V (10 sec)
Χρόνος Αποσύνδεσης: 5 sec, 15 min, 30 min, 1 hr, 1.5 hr, 2hr, or 4hr
Εύρος τάσης εισόδου: 9.5-16V
Αποσύνδεση χαμηλής τάσης:

• 11.0V (10 sec)
• 11.5V (10 sec)
• 12.0V (10 sec)

Μέγιστο μέγεθος καλωδίου: 1/0 AWG (50mm²)
Υλικό καρφιού: Tinned Copper
Διάκενο διαμέτρου δακτυλίου ακροδεκτών: 1.12in (28.45 mm)
Μέγεθος καρφιού ακροδεκτών: 3/8"-16 (M10)
Κλείδωμα υπέρβασης τάσης: 16.0V (5 sec)
