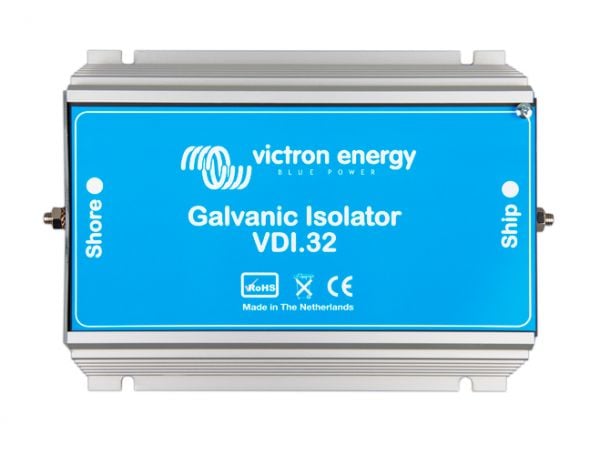

Γαλβανικός Απομονωτής Vivtron Energy VDI 32

Ο γαλβανικός απομονωτής αποτελείται εσωτερικά από δύο διόδους οι οποίες συνδέονται αντιπαράλληλα. Όταν συνδέονται με αυτόν τον τρόπο, οι δίοδοι επιτρέπουν τη διέλευση ρεύματος και στις δύο κατευθύνσεις, αλλά μόνο πάνω από μια ορισμένη τάση κατωφλίου. Η τάση στην οποία ο συνδυασμός διόδων γίνεται αγώγιμος είναι τα 1.4 V DC.



Ο απομονωτής συνδέεται απευθείας με τη σύνδεση 230 V του σκάφους σας. Η τάση διέλευσης από το γαλβανικό απομονωτή είναι μεγαλύτερη από τη διαφορά δυναμικού μεταξύ μετάλλων. Το αποτέλεσμα είναι να μην επιτρέπεται η διέλευση αυτής της χαμηλής τάσης, και επομένως ο γαλβανικός απομονωτής θα αποτρέπει τα ηλεκτρολυτικά ρεύματα. Ωστόσο, αν υπάρχει (υψηλότερη) τάση σφάλματος στο κύκλωμα AC, οι δίοδοι θα επιτρέψουν τη διέλευση ρεύματος και η συσκευή προστασίας από ρεύμα διαρροής θα διακόψει το κύκλωμα.
